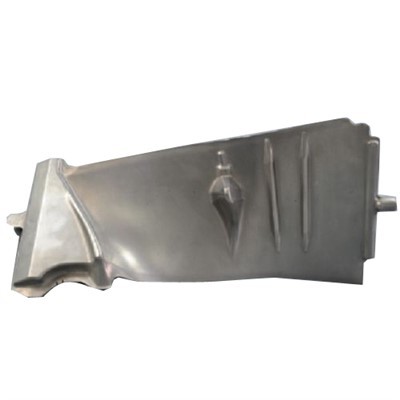

Processus de moulage d'aubes de turbine monocristallines

Le processus commence par la sélection du cristal germe, qui sert de site de nucléation initial pour la croissance des cristaux. Le germe cristallin est généralement fabriqué à partir d'un matériau ayant une structure cristalline similaire à celle du matériau d'aube de turbine souhaité, tel qu'un superalliage à base de nickel.

Les moules en céramique de précision, également appelés moules d'investissement, sont fabriqués selon la méthode de coulée à la cire perdue. Le moule est conçu pour s'adapter à la forme et aux caractéristiques requises de l'aube de turbine ainsi qu'à la direction de croissance du monocristal. Portez une attention particulière à l'orientation de la graine dans le moule.

Placez soigneusement le germe cristallin dans le moule et installez tous les systèmes d'entrée et d'alimentation nécessaires pour faciliter l'écoulement du métal en fusion pendant le processus de coulée.

Des superalliages à base de nickel de haute qualité adaptés à la croissance de monocristaux sont fondus dans un four à induction sous vide ou un équipement similaire. Le métal fondu est ensuite versé dans le moule préparé dans des conditions contrôlées, garantissant un remplissage et une solidification uniformes.

À mesure que le métal fondu se solidifie, le cristal germe fait croître la structure monocristalline dans une direction prédéterminée. Ce processus, appelé solidification directionnelle, garantit que les aubes de turbine résultantes sont composées de monocristaux sans joints de grains, améliorant ainsi leurs propriétés mécaniques et leur résistance aux températures élevées.

Après la coulée, le moule est progressivement refroidi pour éviter les contraintes thermiques et garantir l'intégrité de la structure monocristalline. Une fois le métal complètement solidifié, le moule en céramique est retiré, laissant derrière lui les aubes complexes de la turbine monocristalline.

Les aubes de turbine coulées peuvent subir divers traitements post-coulée tels qu'un traitement thermique, une finition de surface et une inspection dimensionnelle pour obtenir les propriétés mécaniques, la qualité de surface et la précision dimensionnelle requises.

Tout au long du processus de coulée, des mesures strictes de contrôle de qualité sont mises en œuvre pour surveiller des paramètres tels que la température, la pression et l’orientation des cristaux. Des techniques de tests non destructifs peuvent également être utilisées pour vérifier l’intégrité de la structure monocristalline et détecter tout défaut ou imperfection.
